管式多極集電器適用于管式滑觸線，有單刷和雙刷之分，所用碳刷采用石墨合金銅專利配方，耐磨系數高，使用壽命長。

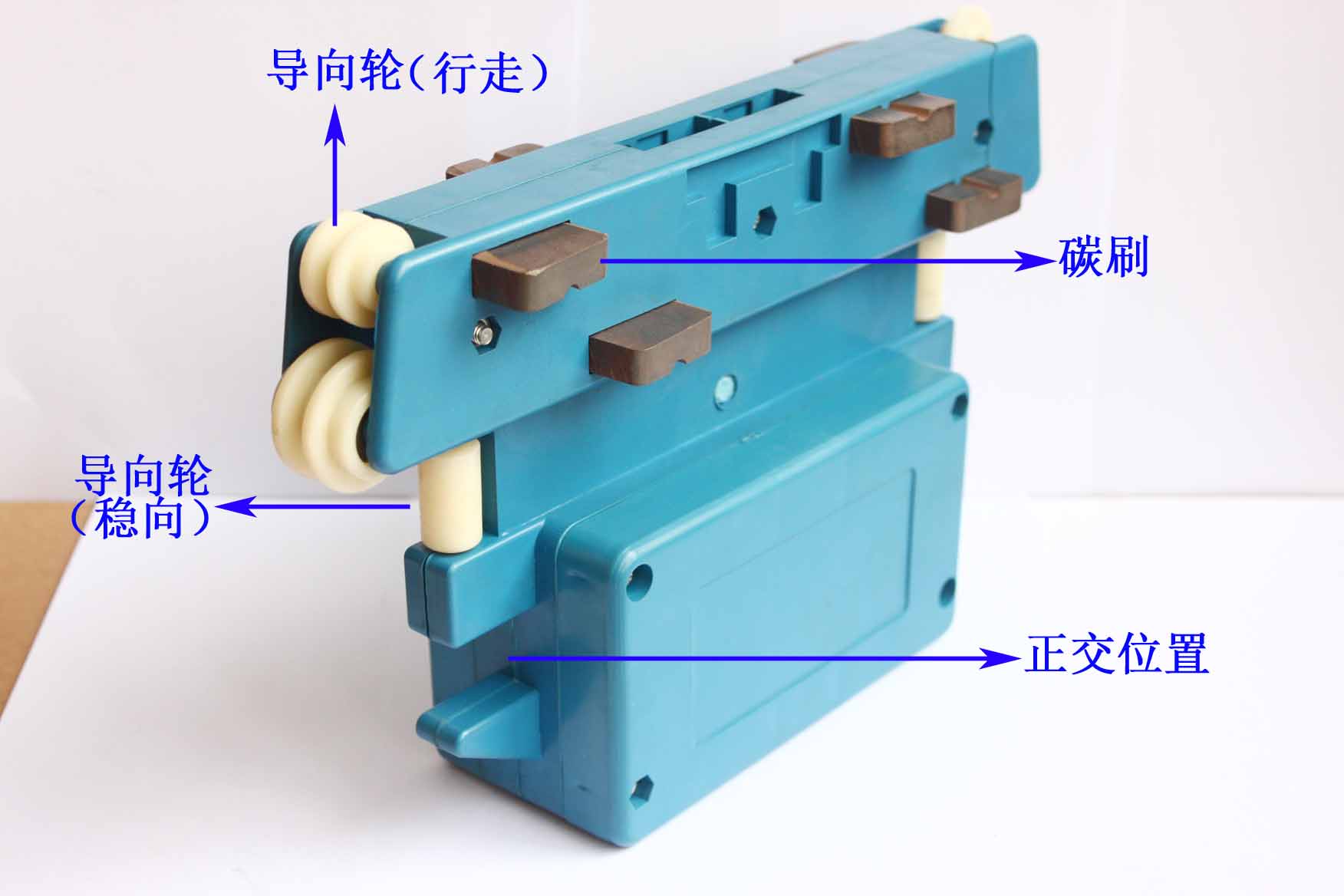

多極集電器參考圖如下：

文字簡介： 1、 導向輪主要起到引導和穩定作用，導向輪一般由水平導向輪和垂直導向輪構成，垂直導向輪（穩向）有些集電器不帶。

2、 碳刷，碳刷主要是由銅和石墨構成，銅起導電作業，石墨起潤滑作用，銅和石墨含有比例要協調。有些滑觸線要求電流相對較大，這是就需要雙刷集電器，上圖就是4極雙刷集電器，如何區分集電器是幾極的？可以通過觀察集電器碳刷，水平位置的碳刷合為一極，由此可以看出，上圖為4極集電器。

3、 正交位置。主要是用來固定撥叉的，撥叉也叫正交器。撥叉另一端焊接在移動設備上。

以上就管式多極滑觸線集電器簡要介紹，如有不足，請多多指正。
